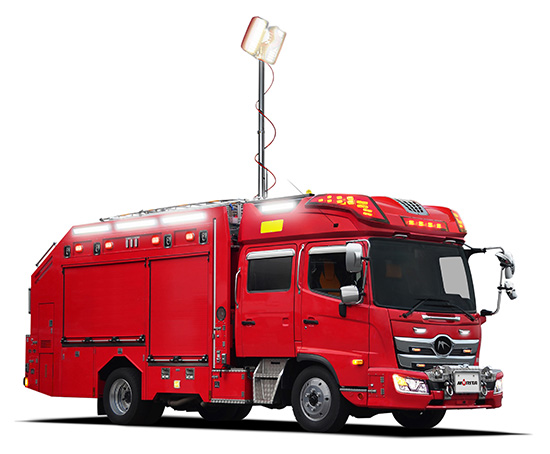

救助工作車 R-Ⅰ・R-ⅡA・R-ⅡB・R-Ⅲ・R-Ⅳ

救助工作車は救助活動に必要な資機材を積載し、現場へ運搬することを目的とした消防車です。事故や災害における救助やCBRNE災害対応など、近年の消防救助には求められる活動が急激に増えるとともに、必要な資機材も急激に増えています。そのため、救助工作車では資機材収納スペースのレイアウトがとても重要視されています。

ラインナップ

ハイルーフキャブ Red Armor(レッドアーマー)

ハイルーフキャブ Red Armor(レッドアーマー)

  • 後部座席は高さ1800㎜以上、足元は奥行560㎜以上の広々した空間を確保。
  • CFRP(炭素繊維強化プラスチック)を使用し、軽量化(従来の約50%削減※当社比)を実現。
  • 天井作業台は静荷重300kg、動荷重150kg、支点は8個(許容荷重50kg)まで取り付け可能。
  • 赤色警光灯、標識灯、モーターサイレン、スピーカーはキャブ一体型でスタイリッシュ。
  • 赤色警光灯は高輝度LEDを採用し、前方および側面からの視認性を確保し、安全性の大幅な向上を図っています。
  • スピーカーは、前方への音量を確保しながら車内への音量を減衰するアクティブ制御スピーカーを搭載。

➡ Red Armor(レッドアーマー)詳細はこちら

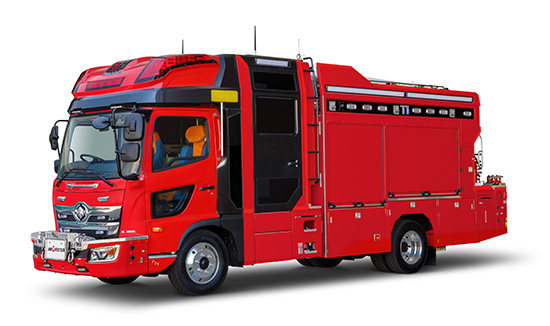

オリジナルキャブ Intelligent Attacker(インテリジェントアタッカー)

オリジナルキャブ Intelligent Attacker(インテリジェントアタッカー)

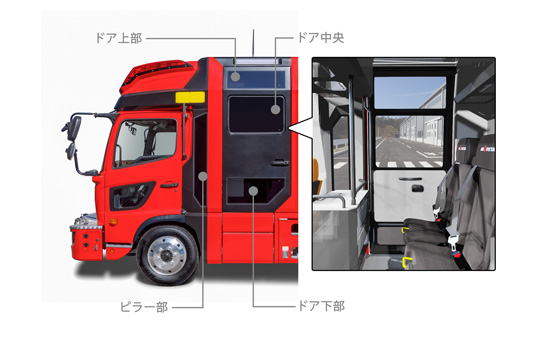

  • レッドアーマーのキャビンをリフトアップした広い車内空間
  • 車内からの視認性、安全性を高める広い窓ガラス(片側4窓を左右に採用)

オリジナルキャブ Intelligent Attacker(インテリジェントアタッカー)

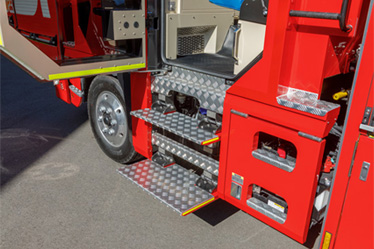

  • 広い間口と展開式昇降ステップ(2段の階段式)採用による乗降性・安全性の向上

オリジナルキャブ Intelligent Attacker(インテリジェントアタッカー)

  • モダンで力強い外観デザインとオリジナルキャブ特別カラー

➡ Intelligent Attacker(インテリジェントアタッカー)詳細はこちら

特長・詳細

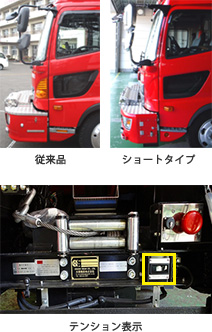

油圧ウィンチ

  • 従来品よりバンパー張出幅を約12㎜短縮。
  • 最大牽引能力5.5t。
  • 車両前方にドラムを設置。
  • ドラムを目視できるためキンク/乱巻きの防止・雪や融雪剤による劣化防止・容易なメンテナンスができる。
  • 後方に偏りがちな車両重量のバランスの最適化が可能。
  • テンション表示が可能

➡ ウィンチ詳細はこちら

電動ウィンチ

前後引きの場合、前は油圧、後は電動タイプをおすすめします。

  • 万が一の油圧系統トラブル時も使用可。
  • 専用リモコンで繰出・巻取が容易。
  • スピードコントロール機能(無段階)付き。
  • テンション表示が可能。

➡ ウィンチ詳細はこちら



クレーン

  • ボタンひとつでフック水平・平行移動、旋回停止全自動収納が可能。
  • クレーン保護のための作動油温警報装置付き。
  • ワイヤーの抜け落ちや逆巻きによる破損防止のための捨巻確保機能付き。
  • 荷揺れ制御機能でより安全な操作が可能。
  • アウトリガー中間張出機能
  • 視認性の高い大型カラー液晶画面搭載のラジコン装置(ウィンチテンション表示も可)

照明
動力系統は油圧ポンプのみの1系統なので、エンジン回転は低いままで運用できます。よって、低燃費で騒音が軽減でき、さらに燃費も向上し、排ガスを抑制します。
また、ウィンチ・クレーン・照明をフライホイルPTOのみで駆動できるので、PTOの切り替えの必要がなく、誤操作を防止します。

  • スリーポジションワンタッチ自動上昇装置
    照射したい場所(車両前方・左側面・右側面)を選択すると、上昇・旋回・点灯動作を自動で行い、照射します。
  • 左右個別操作
    左右の灯体を個別に俯仰させることができます。
    また、灯体は360°以上の回転が可能なので、目的の位置をスピーディーに照射することができます。
  • 上面障害物自動停止機能
    伸作動中に投光器本体上方にある障害物を感知して、自動的に作動停止する安全機能です。
    障害物との距離を液晶操作盤に表示し、夜間でも安全な操作が可能です。

➡ 照明(SQEコントロールシステム)詳細はこちら

個別俯仰


操作ラジコン

  • クレーン用のラジコンで、ウィンチ・クレーン・照明の操作もできるトリプルラジコンです。
  • ラジコンは、スイッチで操作対象の機器に都度切り替える方式を採用しており、また、どの機器の操作を行おうとしているかは、ラジコンの音声ガイダンスと車両の切替ランプによって容易に確認することができるため、誤って他の機器を操作する心配はありません。
  • 照明モードでは個別俯仰が、ウィンチモードではテンション表示をし、よりスピ―ディーで安全な操作をサポートします。
トリプルラジコン


安全走行支援システム(アドバンスモニタ)
「車両状態警告」、「全周囲360度パノラマビュー」、「ドライブレコーダー」、「バックアイカメラ」の多彩な機能を自由に組み合わせることで、車両の安全走行を総合的にサポートします。

  • 車両状態警告
    キャブ内に居ながら、扉の開閉状態やクレーン、投光器などの収納状態を確認できます。
    (赤は扉閉・機器収納を示し、黄色は扉開・機器未収納を示します)

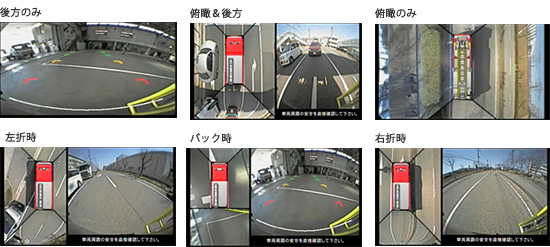

  • 全周囲360度パノラマビュー
    SurroundEye4 MC8 全周囲4カメラ俯瞰モニタ消防仕様を搭載。
    車両の前後左右に取付たカメラからの映像を合成し、鳥瞰図で車両周囲を確認することで、安全走行をサポートします。


車体艤装例

積載品収納
展開パネル(大)

  • 大型の展開パネルには使用頻度の高い油圧救助器具一式をまとめて配置できます。
  • パネルの奥はボデー中心部のスペースも無駄なく積載庫として活用できます。

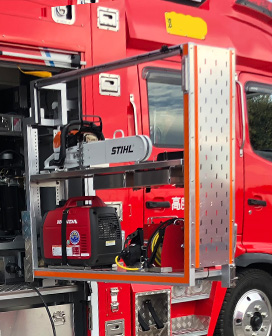

  • 展開パネル(小)

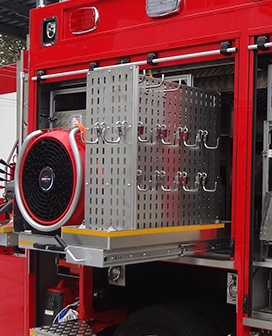

  • 引出パネル①

  • 引出パネル②

引出棚

  • タイヤハウスの上部などのスペースも、展開パネルや引出パネル、引き出し棚を取り付けることで、限られたスペースを有効的に活用することができます。

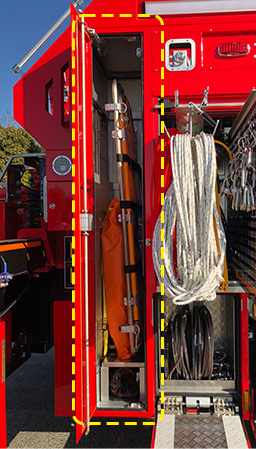

アウトリガー前スペース

  • バスケット担架等、長尺物の収納に最適
  • 狭隘路でも容易に取出し可能

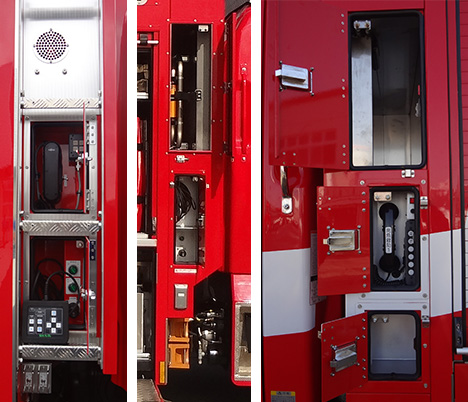

ボデー前スペース

  • 外部無線機ボックス、各種操作装置等の設置
  • 長尺物収納も可能

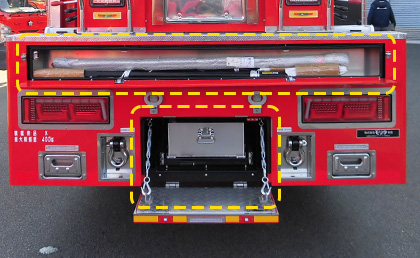

ボディ後部スペース

  • 上部のスペースには、とび口等、長尺物の収納が可能

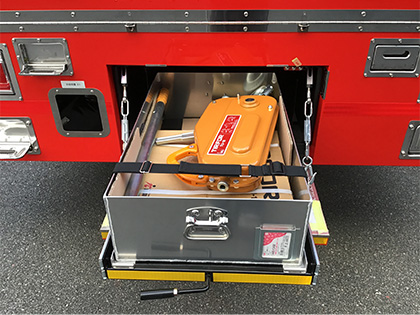

  • リアウインチを搭載しない場合、
    空いたスペースに可搬ウインチ等を
    収納可能


クレーン下部スペース

  • 長尺物や使用頻度の低い資機材収納に最適

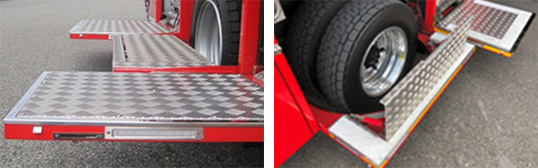

フルフラットステップ

ステップ間の段差をなくし、安全にステップ上で移動ができます。

※後輪フェンダー部ステップ拡張仕様はオプションになります。踏み面を拡大することで安全に作業が可能です

仕様

型式 R-Ⅰ R-ⅡA R-ⅡB R-Ⅲ R-Ⅳ
シャシ 3t車級 5t車級 5t車級 5t車級 3t車級
駆動方式 4×2 4×4 4×2 4×4 4×2 4×4 4×4 4×4
全長(約) 6100㎜ 7800㎜ 7850㎜ 7900㎜ 5800㎜
全幅(約) 1900㎜ 2300㎜ 2300㎜ 2300㎜ 1900㎜
全高(約) 2700㎜ 3200㎜ 3100㎜ 3200㎜ 2700㎜
ウィンチ フロント 油圧3t
電動3t
油圧5.5t 油圧5.5t 油圧5.5t 油圧3t
電動3t
リア 電動5t
クレーン(t) 2.9 2.9
照明塔 LED 2,000W×2灯 2,000W×2灯 2,000W×2灯 2,000W×2灯

※仕様は、担当者にご相談ください。
