衛生車(バキュームカー)

環境整備の強力な担い手。し尿収集を効果的にサポートします。

衛星車(バキュームカー)
下水道の普及されていない地域のし尿汲み取りや浄化槽清掃などに活躍する衛生車「バキュームカー」。
定評あるモリタ式MS型真空ポンプでタンク内部を減圧し、大気との気圧差によってし尿などの流動物を直接タンク内に吸引します。吸引物がポンプ内を通らない構造のため、多様な流動物の吸引、回収、運搬作業が行えます。また、リール本体、スイベルジョイント、駆動装置、クラッチ、吸入管、カバーなどで構成され、タンク上部にまとめました。
駆動部には減速機付特殊モーターを使用、吸入ホースをスムーズに巻き取ります。リール側吸入管の口径、曲がりを大きくして、管の詰まりの問題も解消しました。
さらに、主マンホールは取り付けフランジ部をタンクより高くし、満量時にも逆流を防止するフロートバルブ方式です。マンホール内部の清掃やメンテナンスは容易にできる構造になっています。気圧安全弁は標準装備です。

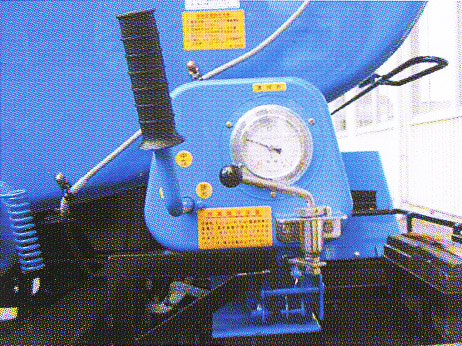

そして、作業に必要な機器、装置類を後方にまとめて操作パネルに設置しました。スロットルレバー、吸排切換レバー、連成計を集中配置した、この操作パネル。見やすい計量装置で内容量を確認しながら作業が行なえます。
メインセパレーター ドレンセパレーター 吸排切換コック バキュームポンプ DS脱臭器 主マンホール 気圧安全弁 計量装置 吸排ボールコック 操作パネル

※掲載の写真にはオプション装備品を含んでいます。

架装型式 VAR418 VBR427 VBR430 VBR437
適応車種(トン) 2 小型3 3 3.5



全長(mm) 4,695 5,140 5,140 5,455
全幅(mm) 1,695 1,695 1,885 2,070
全高(mm) 1,995 2,150 2,230 2,300
車両総重量(kg) 5,100 6,285 6,795 7,975


許容量(L) 1,800 2,700 3,000 3,700
予備マンホール 150mmキャップ付 150mmキャップ付 150mmキャップ付 150mmキャップ付


型式 B35D A43D A43D A43D
排気量
(L/rev)
3.5 4.3 4.3 4.3
回転数(rpm) 700 600 600 600


吸入ホース 48mm×20m×2本 48mm×20m×2本 48mm×20m×2本 48mm×20m×2本
排出ホース 65mm×4.2m×1本 65mm×4.2m×1本 65mm×4.2m×1本 65mm×4.2m×1本

架装型式 VC345~VC370 VC370~VC372 VC390~VC3100 VC3108
適応車種(トン) 5~8 8 10 22



全長(mm) 5,800~6,920 7,600 7,900~8,050 9,350~9,500
全幅(mm) 2,170~2.320 2,375~2,450 2,490 2,490
全高(mm) 2,500~2,650 2,650~2,830 2,960~2,990 2,840~2,960
車両総重量(kg) 9,770~13,860 14,350~14,730 19,850~19,890 21,580~21,700


許容量(L) 4,500~7,000 7,000 9,500~9,800 10,600~11,000
予備マンホール 150mmキャップ付 450mmハッチ式 450mmハッチ式 450mmハッチ式


型式 A55D A43D×2基 A55D×2基 A55D×2基
排気量
(L/rev)
5.5 8.6 11 11
回転数(rpm) 500 600 500 500


吸入ホース
排出ホース 75mm×適尺×1本 75mm×適尺×1本 100mm×適尺×1本 100mm×適尺×1本
