強力吸引車「パワフルマスター™」

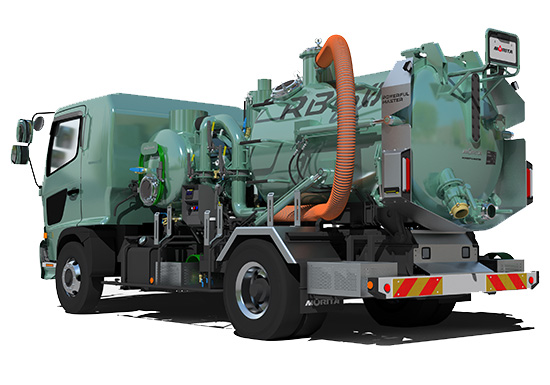

強力吸引車写真「パワフルマスター™」

1.概要

「パワフルマスター™セレクトシリーズ」は作業現場の生産性向上や労働環境改善、労働力の多様化を考慮し、吸引力向上、低騒音化、操作性・安全性向上を実現しました。下水道・側溝清掃などの汚泥や 建設現場で発生する土砂などを、低騒音でしかも強力な吸引力で深い場所からも簡単に吸引・運搬します。

2.特長

■吸引力の向上・低騒音化

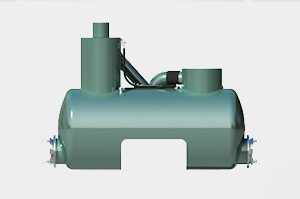

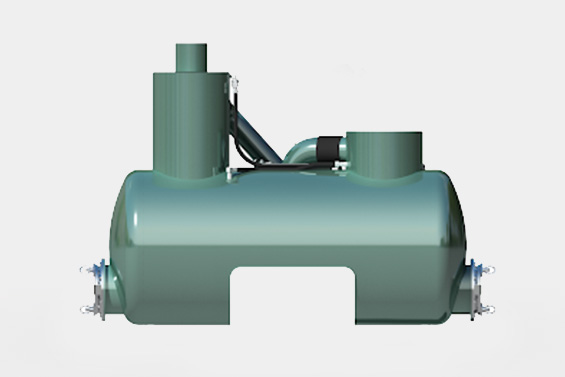

独自設計の高効率排気サイクロンの採用及び吸排気経路の最適化により、作業時の吸引風量を約16%改善させ、吸引力の向上を図りました。吸排気経路の最適化及び集塵装置の構造変更により、アイドリング時及び作業時の騒音を約5dB低減しました。
※当社従来品比

強力吸引車写真「パワフルマスター™」

■操作性の向上

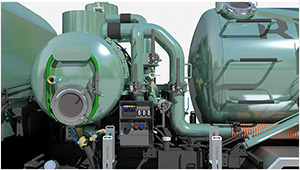

操作盤

電子スロットル、アイドルスイッチに加え、ワンタッチで事前に設定した回転数を呼び出せるプリセットスイッチを新たに追加。油圧操作はスイッチ式を標準採用。
※手動レバーも選択可能(オプション)。

強力吸引車写真「パワフルマスター™」

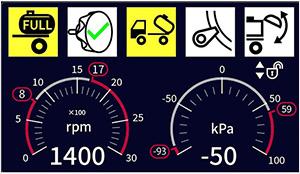

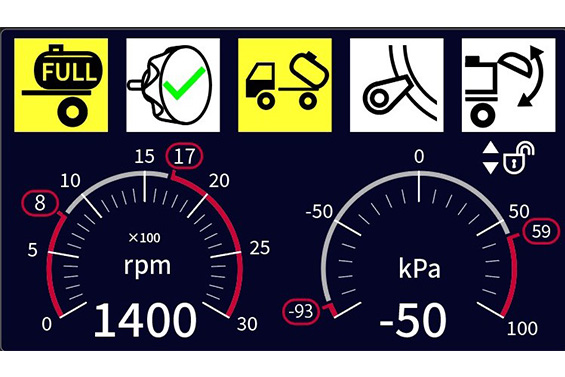

マルチモニター

ピクトグラムを活用したユニバーサルデザインを採用し、車両の状態が一目でわかるマルチモニターを新たに追加。

強力吸引車写真「パワフルマスター™」

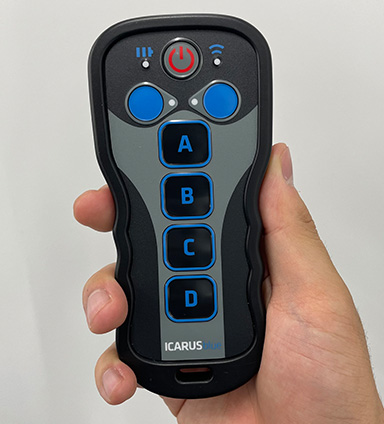

遠隔操作を行う“リモコン装置”

タンクやハッチの遠隔操作を行う“リモコン装置”や過積載を防止する“ロードセル式満量警報装置”など安全・安心作業のためのオプション機能をさらに充実。

リモコン装置

■作業性の向上

軽い力で開閉操作ができるオリジナルバタフライバルブを採用。
4次キャッチャーの残水を利用し立ち上がりホース、主マンホール、フロートを簡易洗浄できる逆洗装置を搭載。
ハッチの開閉、ロックの誤操作を防止するインターロック機能を標準装備。
側部吸管受けは前モデルより低位置に配置し、及び全周巻き搭載可能なレイアウトでホース積降作業を容易化。
車両を汚れから守るフレームカバーを標準採用。
ショートホイールベースに標準架装可能による取り回し性の向上。
同じホイールベースのままサイクロン取付け可能(オプション)。

強力吸引車写真「パワフルマスター™」

■市民と作業員の安全対策

ハッチカバー側面に出っ張りの少ない縦型LEDランプを採用し視認性を向上。
フレームカバーにLEDバックランプを内蔵。

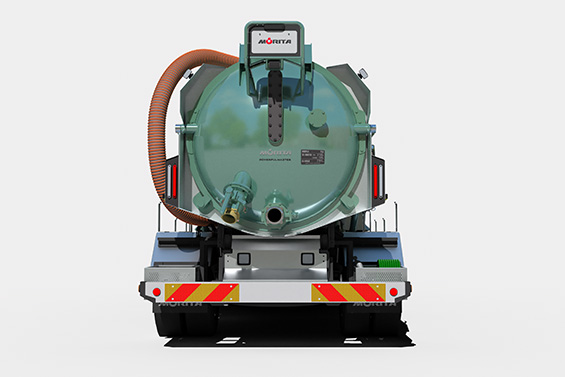

後部吸管受けにナンバープレート、バックアイカメラを内蔵、ホースによる隠れを防止。

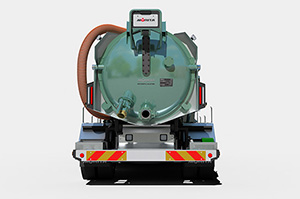

強力吸引車写真「パワフルマスター™」

3.車両諸元

架装型式 RBX12PVDBH RBX24PVDBH RB150PVDBG RCX75PVDBJ
適応車種(トン) 4 4 4 22
車両寸法 全長(mm) 5,720~6,320 5,770~6,440 6,060~6,245 9,400~9,820
全幅(mm) 2,070~2,200 1,910~2,200 2,180~2,200 2,490
全高(mm) 約2,680 約2,680 2,680~2,720 約3,400
車両総重量(kg) 7,940~7,970 7,940~7,970 約7970 21,800~21,900
タンク総容量(m3) 約3.2 2.8~3.0 2.7~2.8 8.0~8.4
最大積載量(kg) 2,400~3,250 2,200~2,450 2,100~2,200 6,600~7,400
ポンプ形状 ルーツブロア ルーツブロア ルーツブロア ルーツブロア
理論風量(m3/min) 12 24 50 75
最高真空度(Mpa) -0.097 -0.093 -0.093 -0.087
抽出方式 ダンプ式 ダンプ式 ダンプ式 ダンプ式
ダンプ角(°) 50 50 50 50

※ベースシャシや仕様により異なります。

4.使用用途

今回、開発した強力吸引車「パワフルマスター™セレクトシリーズ」は、下水道・側溝清掃などの汚泥や 建設現場で発生する土砂などを、低騒音でしかも強力な吸引力で深い場所からも簡単に吸引・運搬します。また、新しい設計手法で安全性・作業性の向上と架装部の軽量化・コンパクト化を両立しました。

さまざまなシーンで活躍します。

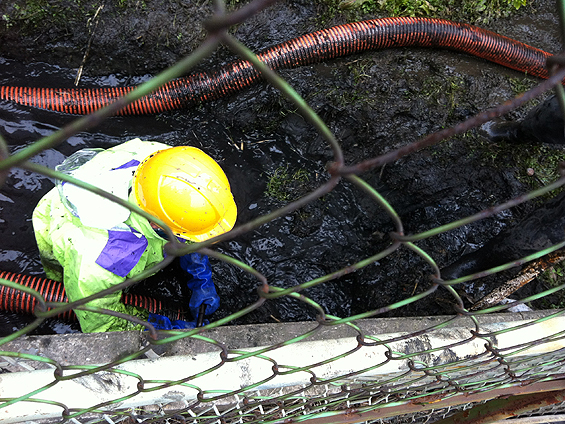

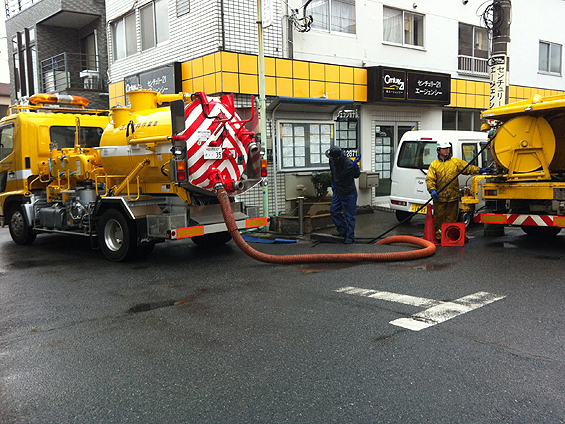

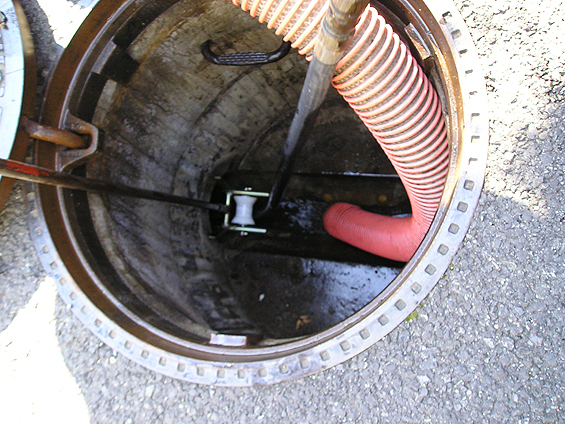

作業風景1 作業風景2 作業風景3
【生活環境】
道路側溝・側溝の清掃/道路面の維持管理/集水マス・街渠マス清掃/公共排水路清掃/下水道マンホールの汚泥回収・清掃/終末処理場のスカム・沈砂回収/上下水道の濾過層の汚泥回収/浄水道の沈砂回収/ガソリンスタンド分離槽の沈砂回収/洗車場分離槽の沈砂回収/整備工場分離槽の沈砂回収/ビル地下ピットの沈砂回収/ビル屋上・地下上水タンクの清掃/ゴミプレスプラント廃液スカム回収/公園等公共施設清掃
【土木・建築】
生コンピットの汚泥回収/土木工事のたて杭下の汚泥回収/基礎工事の浚渫作業/発砕穴湧き水の回収/ベントナイト汚泥の吸引・排出/推進管工事の土砂回収/ダム基礎工事の清掃回収作業/一般河川の浚渫作業/配管工事の清掃/造園工事の清掃・回収/植木の根土取り/破砕アスファルトの回収・清掃/
【鉄鋼・造船】
分離槽・濃縮槽のスラッジ回収/ドッグヤードのヘドロ回収/修繕船付着貝の回収・清掃/スチールグリッドの回収・清掃/オイルフェンス内浮遊油回収
【その他】
汚泥の高揚程吸収/汚泥の長距離吸引/汚泥の大量吸引/発電所タービン室の清掃/発電所水路等の清掃/発電所地下ピットの汚泥回収/製紙スカムの回収/穀物類の回収・積込・搬送/ハシケ船・本船槽回収・清掃/海・水面下の沈殿物回収/鶏糞・牛糞・馬糞等の回収/魚油・魚粉等の回収移送/養魚地のヘドロ回収/魚アラの収集/肥料・飼料の抜き取り/火力発電所冷却水路管内の清掃
